シスコ Nexus 9300-FXシリーズ スイッチ シスコ N9K-C93180YC-FX

製品概要

シスコ・ネクサス^®9300-FXシリーズのスイッチは,固定シスコ Nexus 9000プラットフォームに属していますシスコ・クラウド・スケール技術このプラットフォームは,コスト効率の良いクラウドスケール展開,エンドポイントの数の増加,ワイヤレートセキュリティとテレメトリを備えたクラウドサービスをサポートします.このプラットフォームは,高度にスケーラブルなデータセンターと成長する企業のニーズを満たすため,高性能を提供するように設計された近代的なシステムアーキテクチャに構築されています.

Cisco Nexus 9300-FXシリーズスイッチは,既存のデータセンターを 100 Mbps,1 Gbps,10 Gbpsの速度から 25 Gbpsのサーバーへの透明な移行に様々なインターフェースオプションを提供しています.そして10Gbpsと40Gbpsの速度から50Gbpsと100Gbpsの速度までプラットフォームは,顧客への投資保護を提供し,大きなバッファ,高度に柔軟なレイヤ2とレイヤ3のスケーラビリティを提供します.仮想化データセンターと自動化クラウド環境の 変化するニーズを満たすため.

Cisco Nexus 9000 シリーズ スイッチには 2 つの動作モードが提供されています.組織は使用できます.シスコ NX-OS ソフトウェア標準的な Cisco Nexus スイッチ環境 (NX-OS モード) にスイッチを展開する.組織は,また,シスコ アプリケーション センター インフラストラクチャ(シスコ ACI)^TM) プラットフォームで,自動化された,政策に基づくシステム管理アプローチ (ACIモード) を最大限に活用します.

シスコ Nexus 9300-FX シリーズ スイッチ

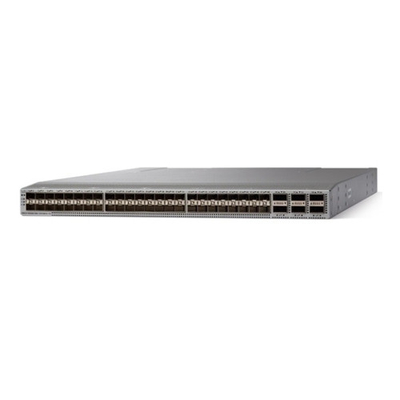

シスコ Nexus 93180YC-FX スイッチ 1マイクロ秒未満の遅延を持つ1RUスイッチで,3.6Tbpsの帯域幅と1.2bppsをサポートする.93180YC-FXの48のダウンリンクポートは1,10-,25Gbps イーサネット または 16Gbps イーサネット,32Gbpsのファイバーチャネルポートが,メインストレージ,コンピューティングサーバー,およびラックのトップにあるバックエンドストレージリソースの収束点を作成します.

アップリンクは,最大6つの40Gbpsおよび100Gbpsポート,または1,10,25,40,50Gbpsおよび100Gbps接続の組み合わせをサポートし,柔軟な移行オプションを提供しています.

スイッチはIEEE対応,FC-FECおよびRS-FECが25Gbpsサポートで有効である.すべてのポートはワイヤーレートMACsec暗号化をサポートする.プラットフォームの機能を有効にするにはライセンシングガイドセクションを参照してください.

特徴と利点

シスコ Nexus 9300-FX シリーズは以下の機能と利点を提供します.

● 人 の 行動 建築の柔軟性

◦ 業界をリードするソフトウェア定義ネットワークソリューション Cisco ACI^TM支援する

◦ 標準ベースのVXLAN EVPNファブリックのサポート,階層的なマルチサイトサポートを含む (参照)MP-BGP EVPN コントロール プレーン の VXLAN ネットワーク詳細については

◦ 3階層BGPアーキテクチャで,Webスケールで水平でブロックしないIPv6ネットワークファブリックを可能にします.

◦ セグメントルーティングは,ネットワークがマルチプロトコルラベルスイッチング (MPLS) パケットを転送し,リソース予約プロトコル (RSVP) トラフィックエンジニアリング (TE) なしでトラフィックをエンジニアすることができます.ネットワークの拡張性や仮想化を高めるための制御平面の代替手段を提供します..

◦ BGP,Open Shortest Path First (OSPF),Enhanced Interior Gateway Routing Protocol (EIGRP) を含む,レイヤ3 (v4/v6) のユニキャストおよびマルチキャストルーティングプロトコルの包括的なプロトコルサポート,ルーティング情報プロトコル バージョン2 (RIPv2), プロトコル独立マルチキャストスパースモード (PIM-SM),ソース特有のマルチキャスト (SSM),マルチキャストソースディスカバリープロトコル (MSDP).

● 人 の 行動 広範なプログラム可能性

◦ 自動配給の時間も大幅に短縮します 自動配給の時間も短縮します

◦ 業界をリードするデボップス設定管理アプリケーションの統合 Ansible,Chef,Puppet,SALTRESTCONF/NETCONF を通して広範なネイティブ YANG と業界標準 OpenConfig モデルサポート.

◦ すべてのスイッチ CLI 機能 (JSON ベースの HTTP/HTTP 上の RPC) のための汎用 API.

● 人 の 行動 高級 拡張性,柔軟性,セキュリティ

◦ 柔軟な転送テーブルは,FXモデルで最大200万の共有エントリをサポートする.TCAMスペースの柔軟な使用により,アクセス制御リスト (ACL) テンプレートのカスタム定義が可能である.

◦ IEEE 802.1ae MAC Security (MACsec) のサポートは,9300-FXモデルのすべてのポートで,速度が10Gbps以上またはそれと同等で,物理層でのトラフィック暗号化が可能で,セキュアなサーバーを提供します.縁葉葉から脊髄への接続です

● 人 の 行動 バッファーの管理

◦ シスコの革新的なインテリジェントなバッファ管理ネットワークの転送要件に基づいて,マウスとゾウの流れを区別し,リンクの混雑の場合に異なるキュー管理スキームを適用する能力を提供します.

◦ インテリジェント・バッファ管理機能は以下のとおりである.

◦ エレファント・トラップ (ETRAP) を用いた近似のフェア・ドロッピング (AFD).AFDはETRAPを用いて,長生きのゾウと短命のマウスの流れを区別する.AFDはマウスの流れを落下アルゴリズムから免除し,マウスの流れは,帯域幅に飢えたゾウの流れに飢えることなく, 帯域幅の公正なシェアを得ます.また,AFDは象の流れを追跡し,出口キューで AFDアルゴリズムにそれらを対象に 帯域幅の公正なシェアを与えます.

◦ ETRAPは,受信流のバイト数を測定し,それをユーザが定義したETRAPしきい値と比較します. 流れがしきい値を越えた後,それは象流になります.

◦ ダイナミックパケット優先 (DPP) は,マウスフローとゾウフローを2つの異なるキューに分離する能力を提供し,バッファスペースを独立して割り当てることができます.マウスの流れ混雑や遅延に敏感で 優先順位を保持し 順番を変更することはなく 完全なリンク帯域幅を 帯域幅に変えることができます

● 人 の 行動 RDME over Converged Ethernet RoCE サポートについて

◦ プラットフォームはDCBプロトコルをサポートするコンバージェッドイーサネット上でRDMAの損失のない輸送を提供しています.

◦ 優先順位に基づくフロー制御 (PFC) により,ネットワークの減少を防止し,優先順位クラスごとにフレーム伝播を一時停止する.

◦ ネットワークコンテンション状況で優先順位クラスごとに帯域幅を予約するための強化された送信選択 (ETS)

◦ データセンターブリジング交換プロトコル (DCBX) は,エンドポイントと優先度および帯域幅情報を発見し交換する.

◦ プラットフォームは,トラフィックを落とさずに,トラフィックを混雑させたパケットをマークすることによって,IPフローごとにエンドツーエンド通知を提供する Explicit Congestion Notification (ECN) もサポートしています.このプラットフォームは,コンストラクションを経験したマークされたパケットの数に関するECN統計を追跡することができます..

● 人 の 行動 LAN と SAN 融合

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesこの機能により,LANとSANのネットワークは負荷のない信頼性の高いイーサネットネットワークに収束します.

● 人 の 行動 ハードウェア と ソフトウェア の 高い 入手可能 性

◦ 仮想ポートチャネル (vPC) 技術は,スパンニングツリープロトコルの除去を通じてレイヤ2マルチパスを提供します.また,既存の管理および展開モデルを変更する必要なく,完全に利用されたバイセクショナル帯域幅と簡略化されたレイヤ2論理トポロジーを可能にします.

◦ 64 経路の等価マルチパス (ECMP) ルーティングは,レイヤ3の脂肪樹設計を使用することを可能にします.この機能は,ネットワークのボトルネックを防止し,回復力を高め,ネットワークに少なめの障害を伴う容量を増やす.

◦ 高級リブート機能には 熱冷パッチも含まれます

◦ スイッチは,熱交換可能な電源ユニット (PSU) と N+1 リダンスのファンを使用します.

● 人 の 行動 総合的で実証されたイノベーションを備えた 専用設計の Cisco NX-OS ソフトウェアオペレーティングシステム

◦ シスコ Nexus 9000 シリーズのすべてのスイッチをサポートする単一のバイナリーイメージ.画像管理を簡素化.オペレーティングシステムはモジュール型であり,各ルーティングプロトコルに専用のプロセスがあります:欠陥を隔離し,同時に利用性を高める設計. プロセス障害が発生した場合,状態の喪失なしにプロセスを再起動できます. オペレーティングシステムは,ホット&コールドパッチとオンライン診断をサポートします.

◦ データセンターネットワークマネージャ (DCNM) は,新しいファブリックアーキテクチャ,IPファブリック・フォー・メディア,Cisco Nexus のためのストレージネットワークの展開^®数日から数分にプロビジョニングを加速し 日ゼロから日Nまで 展開を簡素化しますトポロジーのグラフィカルな運用可視性によってトラブルシューティングサイクルを減らす構成エラーを排除し,閉ループで進行中の変更を自動化します.テンプレート式展開モデルと自動修復による設定準拠警報. ファブリック,デバイス,トポロジーのリアルタイム状態概要. VMware のコンピューティングビジュアライゼーションを含むファブリック (アンダーレイ,オーバーレイ,仮想および物理的なエンドポイント) の関連可視性.

◦ ネットワークトラフィックモニタリングをCisco Nexus Data Brokerで シンプルでスケーラブルな費用対効果の高いネットワークテストアクセスポイント (TAP) とCisco Switched Port Analyzer (SPAN) をネットワークトラフィックモニタリングと分析のために集計する.

● 人 の 行動 シスコネットワーク保証エンジン (NAE)

◦ Cisco NAEは,ネットワークインフラストラクチャが方針の意図に沿って動作しているかどうかを継続的に検証し,ポリシーでオペレーターのために推論するために数学的モデルの力を活用します.構成と動的状態レベルNAEはネットワーク上の問題を正確に示し,どのアプリケーションやネットワークの一部が影響を受けているかを特定し,問題の根本原因を特定し,解決方法を提案することができます.継続的な検証アプローチは 2日目の操作を 反応性から積極的なモードに変換し パケットデータを使用することなくNAEは,変更の影響を予測し,ネットワーク関連ITインシデントを削減し,修理までの平均時間を最大66%短縮することで,切断を防ぐのに役立ちます.NAEはネットワークセキュリティとセグメント化準拠を保証するのに役立ちます.NAE に関する詳細については,https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html ネットワーク保証エンジン.

シスコ Nexus 9300-FX シリーズ スイッチの仕様

表 3 は,Cisco Nexus 9300-FX シリーズスイッチの性能および拡張性仕様をリストしている. (機能サポート情報についてはソフトウェアリリースノートを参照).
