シスコ Nexus 9300-GX シリーズ スイッチ シスコ N9K-C93600CD-GX

製品概要

基礎としてシスコ®クラウドスケール技術シスコ・ネクサス^®9300-GXスイッチは,400ギガビットイーサネット (GE) をサポートできる次の世代の固定シスコネクサス 9000シリーズスイッチである.人工知能 (AI) や機械学習 (ML) を必要とするアプリケーションの利用事例の増加によりこのプラットフォームは,ネットワークインフラストラクチャにおける高性能,省エネ,コンパクトなスイッチのニーズに対応しています.これらのスイッチは,モバイルサービスプロバイダ環境のための100Gと400Gファブリックをサポートするように設計されています.ネットワーク・エッジ,5G,IoT,プロフェッショナル・メディア・ネットワーク・プラットフォーム (PMN) を含む and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesシスコ Nexus 9300-GXは顧客への投資保護を提供します.クラウドアプリケーションのトラフィック増加をサポートするために,スケールアップされた脊葉繊維に対応するためにより高いパフォーマンスを提供します.

Ciscoは,Cisco Nexus 9000 シリーズ スイッチに 2 つの動作モードを提供しています.組織は,Cisco Application Centric Infrastructure (Cisco ACI) を展開することができます.^®) または Cisco NX-OS モード.

シスコ ACI集中的な自動化とポリシーベースのアプリケーションプロファイルを持つ全体的な,意図に基づくアーキテクチャです.ダイナミックなワークロードのための強力な輸送ネットワークを提供し, 試験されたプロトコルと新しいイノベーションを組み合わせて高度に柔軟でスケーラブルな,低レイテンシーで柔軟なアーキテクチャこのファブリックは最も要求が高く柔軟なデータセンター環境をサポートできるネットワークを提供します

プログラム可能なネットワークのために設計され,シスコ NX-OSDevOpsの操作モデルとツールセットを利用したい顧客のための設定と管理を自動化します.

シスコ Nexus 9300 スイッチ

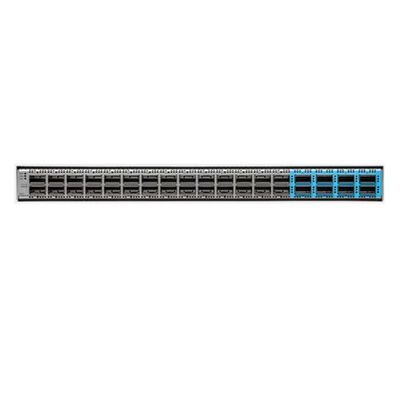

シスコ Nexus 93600CD-GX スイッチ 1RUスイッチで,帯域幅12Tbpsと4.0bppを28の固定40/100G QSFP-28ポートと8の固定10/25/40/50/100/200/400G QSFP-DDポートでサポートしている.28のポートは10/25Gbpsをサポートしている.詳細については,下記の機能表を参照してください..

特徴と利点

シスコ Nexus 9300-GX シリーズは,以下の機能と利点を提供します.

● 人 の 行動 建築の柔軟性

◦ 業界をリードする Cisco ソフトウェア定義ネットワーク (SDN) ソリューションと Cisco ACI^®サポート

◦ 標準ベースのVXLAN EVPNファブリックのサポート,階層的な多サイトサポートを含む (参照)MP-BGP EVPN コントロール プレーン の VXLAN ネットワーク詳細については)

◦ 3階層BGPアーキテクチャ,ウェブスケールで水平でブロックしないIPv6ネットワークファブリックを可能にする

◦ セグメントルーティング (SRとSRv6) は,ネットワークがマルチプロトコル・レーベル・スイッチング (MPLS) パケットを転送し,リソース・予約・プロトコル (RSVP) トラフィック・エンジニアリング (TE) を不要にトラフィック・エンジニアリングを可能にする.ネットワークの拡張性や仮想化を高めるための制御平面の代替手段を提供します.

◦ BGP,Open Shortest Path First (OSPF) を含む,レイヤ3 (v4およびv6) のユニキャストおよびマルチキャストルーティングプロトコルスーツの包括的なプロトコルサポート,強化された内部ゲートウェイルーティングプロトコル (EIGRP)ルーティング情報プロトコル バージョン2 (RIPv2),プロトコル独立マルチキャスト スパースモード (PIM-SM),ソース特異マルチキャスト (SSM),マルチキャストソースディスカバリープロトコル (MSDP)

● 人 の 行動 広範なプログラム可能性

◦ パワー・オン・オート・プロビジョニング (POAP) を通してゼロ・デイ・オートメーション,プロビジョニング時間を大幅に短縮

◦ Ansible,Chef,Puppet,およびSALTなどの主要なDevOps構成管理アプリケーションのための業界トップの統合.RESTCONF/NETCONF を通して,YANG と業界標準の OpenConfig モデルの広範なネイティブサポート

◦ すべてのスイッチコマンドラインインターフェイス (CLI) 機能 (JSONベースの HTTP/HTTP上の RPC) の汎用 API

● 人 の 行動 高度なスケーラビリティ,柔軟性,セキュリティ

◦ 柔軟な転送テーブルは,GXモデルで最大100万の共有エントリをサポートする.TCAMスペースの柔軟な使用は,アクセス制御リスト (ACL) テンプレートのカスタム定義を可能にします.

● 人 の 行動 インテリジェントなバッファ管理

◦ シスコの革新的なインテリジェントなバッファ管理,マウスとゾウの流れを区別し,リンクの混雑の場合,ネットワークの転送要件に基づいて,異なるキュー管理システムを適用する能力を提供する

◦ インテリジェント・バッファ管理機能には以下の機能が含まれます.

◦ エレファント・トラップ (ETRAP) を用いた近似フェア・ドロッピング (AFD).AFDは,ETRAPを使用して,長寿のゾウと短命のマウスの流れを区別する.AFDはマウスの流れを落下アルゴリズムから免除し,マウスの流れは,帯域幅に飢えたゾウの流れに飢えることなく, 帯域幅の公正なシェアを得ます.また,AFDは象の流れを追跡し,出口キューで AFDアルゴリズムにそれらを対象に, バンド幅の公正なシェアを与えます

◦ ETRAPは入ってくる流れのバイト数を測定し,それをユーザー定義のETRAPの限界値と比較します. 流れが限界値を超えると,それは大象の流れになります.

◦ ダイナミックパケット優先 (DPP) は,マウスフローとゾウフローを2つの異なるキューに分離する能力を提供し,バッファスペースを独立して割り当てることができます.混雑や遅延に敏感なマウスの流れは優先順位を保持し,完全なリンク帯域幅をとるための象の流れを再編成することを避けることができます.

● 人 の 行動 リモート・ダイレクト・メモリ アクセス (RDMA) がコンバージェッドイーサネット上で提供される

◦ このプラットフォームは,データセンターブリジング (DCB) プロトコルのサポートで,コンバーゲッドイーサネット上でリモートダイレクトメモリアクセス (RDMA) の損失のない輸送を提供しています.

◦ 優先順位に基づく流量制御 (PFC) は,優先順位クラスごとにネットワークの落下とパズーフレーム伝播を防止する

◦ 強化通信選択 (ETS) は,ネットワーク紛争状況において優先順位クラスごとに帯域幅を予約する.

◦ データセンターブリジング交換プロトコル (DCBX) は,エンドポイントと優先度および帯域幅情報を発見し交換することができます.

◦ このプラットフォームは,トラフィックを落とさずに,混雑を経験したパケットをマークすることによって,IPフローごとに端から端まで通知を提供する Explicit Congestion Notification (ECN) もサポートしています.プラットフォームはECN統計を追跡することができます詰まったマークされたパケットの数を含む

● 人 の 行動 LAN と SAN の収束

◦ Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) サポートにより,ネットワーク管理者はFibre ChannelネットワークのドメインIDと管理ポイントをスケーリング中に制御することができます.この機能により,LANとSANが損失のないネットワークで,信頼性の高いイーサネットネットワーク

● 人 の 行動 ハードウェアとソフトウェアの高可用性

◦ 仮想ポートチャネル (vPC) 技術は,スパンニングツリープロトコル (STP) を排除することで,レイヤ2マルチパスを提供します.また,既存の管理および展開モデルを変更する必要なく,完全に利用されたバイセクショナル帯域幅と簡略化されたレイヤ2論理トポロジーを可能にします

◦ 64 経路の等価マルチパス (ECMP) ルーティングは,レイヤ3の脂肪樹設計を使用することを可能にします.この機能は,ネットワークのボトルネックを防止し,回復力を高め,ネットワークに少なめの障害を伴う容量を増やす

◦ 高級リブート機能には,ホットとコールドパッチが含まれます.

◦ スイッチは,熱交換可能な電源ユニット (PSU) と N+1 リダンスのファンを使用します.

● 人 の 行動 総合的で実証されたイノベーションを備えた専用のCisco NX-OSソフトウェアオペレーティングシステム

◦ シスコ・ネクサス9000シリーズ内のすべてのスイッチをサポートする単一のバイナリーイメージが,画像管理を簡素化している.オペレーティングシステムはモジュール型であり,各ルーティングプロトコルに専用のプロセスがあります:欠陥を隔離し,同時に利用性を高める設計. プロセスの失敗の場合,状態の喪失なしにプロセスを再起動できます. オペレーティングシステムは,ホットとコールドパッチとオンライン診断をサポートします.

◦ データセンターネットワークマネージャ (DCNM) は,新しいファブリックアーキテクチャ,IPファブリック・フォー・メディア,シスコ・ネクサス搭載データセンターのストレージネットワークの展開. 日から数分にプロビジョニングを加速し,ゼロ日からN日までの展開を簡素化します. トポロジー,ネットワーク構造,インフラストラクチャ. 設定エラーをなくし,テンプレート展開モデルと自動修正による設定準拠警告で,閉ループで進行中の変更を自動化します.繊維の健康状態をリアルタイムで把握できますVMware でのコンピューティングビジュアライゼーションを含む,ファブリック (アンダーレイ,オーバーレイ,仮想および物理的なエンドポイント) の関連可視性

◦ ネットワークトラフィックモニタリングをCisco Nexus Data Brokerで シンプルでスケーラブルな費用対効果の高いネットワークテストアクセスポイント (TAP) とCisco Switched Port Analyzer (SPAN) をネットワークトラフィックモニタリングと分析のために集計する

● 人 の 行動 シスコネットワーク保証エンジン (NAE)

◦ Cisco NAEはネットワークインフラストラクチャが方針の意図に沿って動作しているかどうかを継続的に検証します.それは,ポリシーでオペレーターのために推論するために数学的モデルの力を活用します.構成NAEはネットワーク上の問題を正確に示し,どのアプリケーションやネットワークの一部が影響を受けているかを特定し,問題の根本原因を特定することができます.解決方法を提案します継続的な検証アプローチは 2日目の操作を 反応モードから 積極的なモードに変換し パケットデータを使わずに実行しますNAE は 変化 の 影響 を 予測 し て 停電 を 防ぐ こと に 役立ち ますネットワーク関連ITインシデントを削減し,修復までの平均時間を最大66%短縮する.NAEはネットワークセキュリティとセグメントコンプライアンスを確保するにも役立ちます.NAEについて詳しくは,以下を参照してください:https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html ネットワーク保証エンジン

シスコ Nexus 9300-GX シリーズ スイッチの仕様

シスコ Nexus GX シリーズでは,顧客が特定の GX シリーズデバイスを使用できるようにシングルチップの ACI 脊髄と葉機能のサポートも導入されています.完全に柔軟な展開のために,ACIの脊椎またはACIの葉部署.
