シスコ Nexus 9300-GX2 シリーズ固定スイッチ シスコ N9K-C9332D-GX2B

製品概要

Cisco Nexus 9300-GX2シリーズは,ネットワークインフラストラクチャにおける高性能,省エネ,コンパクトなスイッチのニーズに対応しています.これらのスイッチは,50G,100G,200Gをサポートするように設計されています.そして次世代の葉と脊柱のデザインとIPストレージの織物のための400G織物. The platform is built with backward-compatible 400G optical interface Quad Small Form-Factor Pluggable–Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbpsシスコ・ネクサス9000シリーズスイッチには2つの動作モードが提供されている.組織はCiscoを展開することができます^®アプリケーション中心インフラストラクチャ (Cisco ACI)^®) または Cisco NX-OS モード.

シスコ・ネクサス 9300-GX2シリーズスイッチ

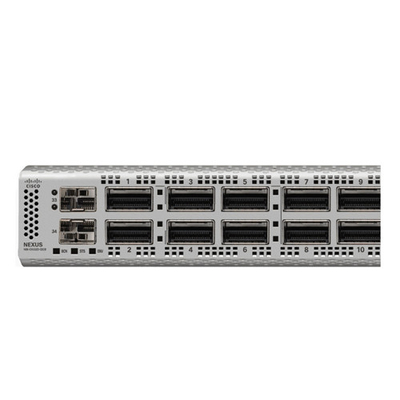

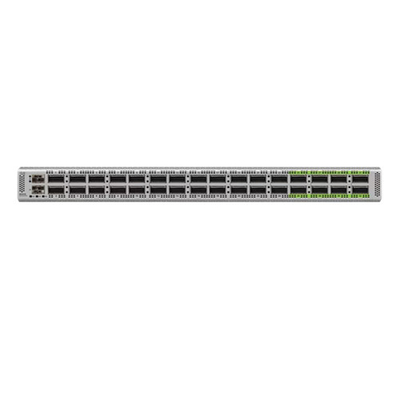

シスコ Nexus 9332D-GX2Bコンパクトな形状ファクター1ラックユニット (1RU) スイッチで,32の固定400G QSFP-DDポートと2つの固定1/10G SFP+ポート (図3) で25.6 Tbpsの帯域幅と4.17 bppをサポートする.QSFP-DDポートは,ネイティブ200G (QSFP56) もサポートしています.QSFP28とQSFP+では,各ポートは4x10G,4x25G,4x50G,4x100G,および2x200Gのブレイクアウトもサポートできる.最後の8ポートは緑色で表示され,ワイヤレートMACsec暗号化が可能です.

特徴と利点

シスコ Nexus 9300-GX2 シリーズスイッチは,以下の機能とメリットを提供します.

● 建築 の 柔軟性

Cisco Nexus 9000 シリーズスイッチは,Cisco アプリケーションセンターインフラストラクチャ (Cisco ACI),Cisco NX-OS VXLAN EVPN,Cisco IP Fabric for Media,Cisco Nexus ダッシュボードデータブローカー,IPルーティングまたはイーサネットスイッチされたレイヤ2ファブリック,包括的なユニキャストおよびマルチキャストIPv6/IPv4およびイーサネットプロトコルのセットを使用.

◦ 総合的で実証されたイノベーションを備えた,専用構築された Cisco NX-OS ソフトウェアオペレーティングシステム.オペレーティングシステムはモジュール型であり,各ルーティングプロトコルに専用のプロセスがあります:欠陥を隔離し,同時に利用性を高める設計.

◦ Cisco ACI サポートの業界トップの Cisco ソフトウェア定義ネットワーク (SDN) ソリューションです.集中型自動化とポリシーベースのアプリケーションプロファイルを持つ意図に基づくアーキテクチャー.

◦ 階層的なマルチサイトサポートを含む標準ベースのVXLAN EVPNファブリックをサポートする (詳細についてはMP-BGP EVPN制御平面を持つVXLANネットワークを参照してください).

◦ Web 規模で水平でブロックしない IPv6 ネットワークファブリックを可能にする 3 階層 BGP アーキテクチャ

◦ BGP,Open Shortest Path First (OSPF) を含む,レイヤ3 (v4およびv6) のユニキャストおよびマルチキャストルーティングプロトコルスーツの包括的なプロトコルサポート,強化された内部ゲートウェイルーティングプロトコル (EIGRP),ルーティング情報プロトコルバージョン2 (RIPv2),プロトコル独立マルチキャストスパースモード (PIM-SM),ソース特有のマルチキャスト (SSM),マルチキャストソースディスカバリープロトコル (MSDP).

◦セグメントルーティング (SRとSRv6) は,ネットワークがマルチプロトコルラベルスイッチング (MPLS) パケットを転送し,リソース予約プロトコル (RSVP) トラフィックエンジニアリング (TE) なしでトラフィックをエンジニアすることができます.. ネットワークの拡張性や仮想化を増やすための制御平面の代替を提供します. Cisco IP Fabric for Mediaは,SDIルーターからIPベースのインフラストラクチャに移行するのに役立ちます.IPベースのインフラストラクチャで単一のケーブルは複数の双方向の交通流を運ぶ能力があり,物理インフラストラクチャの変更を必要とせずに異なる流量に対応できます.

◦ Nexus Dashboard Data Broker は,セキュリティ脅威を特定し,軽減するのに役立つネットワークとソリューションの完全な可視性を顧客に提供します.業績のボトルネックを認識し,修正する容量計画に関する洞察力を持つこと.

● 拡張 的 に プログラム できる

◦ 自動化によるDay-0自動化 (Power-On Auto Provisioning,POAP) により,プロビジョニング時間を大幅に短縮します

◦ Ansible のような主要な DevOps コンフィギュレーション管理アプリケーションのための業界トップの統合.RESTCONF/NETCONF/gNMI を通して,YANG と業界標準の OpenConfig モデルの広範なネイティブサポート.

◦ REST API がデータ管理エンジン (DME) と互動する.

◦ モデル駆動のテレメトリによりネットワークの観測が可能になります.

◦ Cisco Application Framework (CAF) を使用した第三者アプリケーションホスティング.

● 拡張性,柔軟性,安全性 が 高い

◦ 柔軟な転送テーブルは,Cisco Nexus 9300-GX2モデルで最大200万の共有エントリをサポートします.

◦ IEEE 802.1ae MAC セキュリティ (MACsec) 1 機能は 9300-GX2 モデルの選択されたポートで,物理層でのトラフィック暗号化が可能で,セキュアなサーバー,境界ページ,葉から脊髄への接続性.

● AI/ML ネットワーク

Cisco Nexus 9300 GX2 Series Fixed Switches support innovative congestion management and flow control algorithms along with the right latency and telemetry to meet the design requirements of AI/ML fabrics.

◦ 優先流量制御 (PFC) は,シスコ Nexus 9000 シリーズ スイッチでサポートされる重要な機能で,信号,制御,適切な送信者に一時停止フレームを送信することによって,経路に沿ってイーサネットフローを管理.

◦ プラットフォームは,トラフィックを落とさずに,トラフィックが混ざったパケットをマークすることによって,IPフローごとに端から端まで通知を提供する,明示的な混雑通知 (ECN) もサポートしています.プラットフォームはECN統計を追跡することができます詰まったマークされたパケットの数を含む.

◦ このプラットフォームは,データセンターブリッジ (DCB) プロトコルのサポートで,コンバージェッドイーサネット (RoCE) 上でリモート・ダイレクト・メモリー・アクセス (RDMA) の損失のない輸送を提供しています.

◦ ネットワークコンテントの状況では,強化されたトランスミッション選択 (ETS) は優先順位クラスごとに帯域幅を予約します.

◦ データセンターブリジング交換プロトコル (DCBX) は,エンドポイントと優先度および帯域幅情報を発見し交換することができます.

◦ Weighted Random Early Detection (WRED) is a congestion-avoidance technique that allows Cisco Nexus 9000 Series Switches to detect and react to congestion in the network by marking flows that could cause congestion.

◦ プラットフォームは,Ciscoの革新的なインテリジェント・バッファ管理を提供しています.マウスとゾウの流れを区別し,リンクの混雑の場合,ネットワークの転送要件に基づいて,異なるキュー管理システムを適用する能力を提供する.

◦ エレファント・トラップ (ETRAP) を用いた近似のフェア・ドロッピング (AFD).ETRAPを使用することで,AFDは長寿の象と短命のマウスの流れを区別します.ETRAPは入荷するバイト数を測定し,それをユーザー定義のETRAP限界値と比較します流れが門戸を越えると 象の流れになります

◦ ダイナミック・パケット優先 (DPP) は,マウス・フローとゾウ・フローを2つの異なるキューに区分し,バッファスペースをそれぞれに割り当てることができる.

● ハードウェア と ソフトウェア の 高い 入手可能 性

◦ 仮想ポートチャネル (vPC) 技術は,スパンリングツリープロトコル (STP) を排除することで,レイヤー2マルチパスを提供します.

◦ VXLAN 環境でファブリックリンクを行うことができ,ピアツーピア vPC の必要性をなくす. 128 方向の等価マルチパス (ECMP) ルーティングにより,レイヤ3 脂肪木デザインを使用できます.この機能は,ネットワークのボトルネックを防ぐのに役立ちます.ネットワークに少なめの障害を伴い 容量を増やします

◦ ソフトウェア メンテナンス アップグレード (SMU) は,特定の欠陥の修正が含まれています.彼らは重要な問題の迅速な解決を提供します.

◦ サービス中のソフトウェアアップグレード (ISSU) は,スイッチがトラフィックを転送し続ける間,デバイスソフトウェアのアップグレードを可能にします. ISSUは,通常ソフトウェアアップグレードによって引き起こされるダウンタイムを削減または排除します.

◦スイッチは,熱交換可能な電源ユニット (PSU) と N+1 リダンスのファンを使用します.

● シスコ Nexus ダッシュボード

◦ Cisco Nexus Dashboard は,シンプル,自動化,分析を通じてデータセンターとクラウドネットワークの運用を変革するプラットフォームです.Cisco Nexus ダッシュボード インサイト (NDI)Cisco Nexus Dashboard Orchestrator (NDO) とCisco Nexus Dashboard Data Broker (NDDB) は,サービスとしてCisco Nexus Dashboardに統合されている.

◦ Cisco Nexus Dashboard は,すべての Cisco Nexus 9000 スイッチ層ライセンスに含まれています.Cisco Nexus ダッシュボードオーケストレーターは,Cisco DCN Advantage を必要とします.,およびCisco Nexus Dashboard InsightsにはCisco DCN PremierまたはCisco DCN Day-2 Opsの追加ライセンスが必要です.

シスコ Nexus 9300 ACI スピーンスイッチの仕様
