シスコ Nexus 9300-FX2シリーズ スイッチ N9K-C9336C-FX2-E

製品概要

シスコ Nexus 9300-FX2シリーズは,より高い帯域幅の容量を持つNexus 9300-FXシリーズのスイッチの拡張である.スイッチは,1Gbpsから既存のデータセンターを透明的に移行するための様々なインターフェースオプションを提供していますサーバーでは10Gbpsから25Gbps,アグリゲーション層では10Gbpsから40Gbpsから50Gbpsから100Gbpsまで.大きなバッファを供給する仮想化データセンターや自動化クラウド環境の 変化するニーズを満たすため,高度に柔軟なレイヤ2とレイヤ3のスケーラビリティとパフォーマンス.

Cisco Nexus 9000 シリーズ スイッチには 2 つの動作モードが提供されています.組織は使用できます.シスコ NX-OS ソフトウェア標準的な Cisco Nexus スイッチ環境 (NX-OS モード) にスイッチを展開する.組織は,また,シスコ アプリケーション センター インフラストラクチャ(シスコ ACI)^TM) プラットフォームで,自動化された,政策に基づくシステム管理アプローチ (ACIモード) を最大限に活用します.

シスコ Nexus 9300-FX2 シリーズ スイッチ

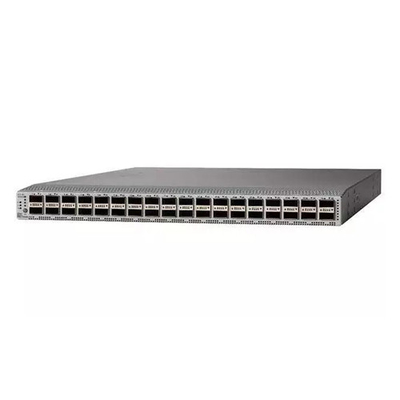

シスコ Nexus 9336C-FX2-E スイッチ1RUスイッチは,帯域幅7.2Tbpsとbpps2.4以上をサポートする.スイッチは1/10/25/40/50/100-Gbpsまたは16-, 32-Gbpsファイバーチャネルポートとして動作するように設定することができます.柔軟なオプションをコンパクトな形式で提供. Breakout はすべてのポートでサポートされています.詳細については,以下の機能表を参照してください.

特徴と利点

シスコ Nexus 9300-FX2 シリーズは,以下の機能と利点を提供します.

● 人 の 行動 建築の柔軟性

◦ 業界をリードするソフトウェア定義ネットワークソリューション Cisco ACI^TM支援する

◦ 標準ベースのVXLAN EVPNファブリックのサポート,階層的なマルチサイトサポートを含む (参照)MP-BGP EVPN コントロール プレーン の VXLAN ネットワーク詳細については

◦ 3階層BGPアーキテクチャで,Webスケールで水平でブロックしないIPv6ネットワークファブリックを可能にします.

◦ セグメントルーティングは,ネットワークがマルチプロトコルラベルスイッチング (MPLS) パケットを転送し,リソース予約プロトコル (RSVP) トラフィックエンジニアリング (TE) なしでトラフィックをエンジニアすることができます.ネットワークの拡張性や仮想化を高めるための制御平面の代替手段を提供します..

◦ BGP,Open Shortest Path First (OSPF),Enhanced Interior Gateway Routing Protocol (EIGRP) を含む,レイヤ3 (v4/v6) のユニキャストおよびマルチキャストルーティングプロトコルの包括的なプロトコルサポート,ルーティング情報プロトコル バージョン2 (RIPv2), プロトコル独立マルチキャストスパースモード (PIM-SM),ソース特有のマルチキャスト (SSM),マルチキャストソースディスカバリープロトコル (MSDP).

● 人 の 行動 広範なプログラム可能性

◦ 自動配給の時間も大幅に短縮します 自動配給の時間も短縮します

◦ 業界をリードする統合 構成管理アプリケーションをリードする開発者 Ansible, Chef, Puppet, SALTRESTCONF/NETCONF を通して広範なネイティブ YANG と業界標準 OpenConfig モデルサポート.

◦ すべてのスイッチ CLI 機能 (JSON ベースの HTTP/HTTP 上の RPC) のための汎用 API.

● 人 の 行動 高級スケーラビリティ,柔軟性,セキュリティ

◦ 柔軟な転送テーブルは,FX2モデルで最大100万の共有エントリをサポートする.TCAMスペースの柔軟な使用により,アクセス制御リスト (ACL) テンプレートのカスタム定義が可能である.

◦ IEEE 802.1ae MAC Security (MACsec) のサポートは,9300-FX2モデルのすべてのポートで,1Gbps以上またはそれと同等の速度で,物理層でのトラフィック暗号化が可能で,セキュアなサーバーを提供します.縁葉葉から脊髄への接続です

● 人 の 行動 バッファーの管理

◦ シスコの革新的なインテリジェントなバッファ管理ネットワークの転送要件に基づいて,マウスとゾウの流れを区別し,リンクの混雑の場合に異なるキュー管理スキームを適用する能力を提供します.

◦ インテリジェント・バッファ管理機能は以下のとおりである.

◦ エレファント・トラップ (ETRAP) を用いた近似フェア・ドロッピング (AFD).AFDは,ETRAPを使用して,長寿のゾウと短命のマウスの流れを区別する.AFDはマウスの流れを落下アルゴリズムから免除し,マウスの流れは,帯域幅に飢えたゾウの流れに飢えることなく, 帯域幅の公正なシェアを得ます.また,AFDは象の流れを追跡し,出口キューで AFDアルゴリズムにそれらを対象に 帯域幅の公正なシェアを与えます.

◦ ETRAPは,受信流のバイト数を測定し,それをユーザが定義したETRAPしきい値と比較します. 流れがしきい値を越えた後,それは象流になります.

◦ ダイナミックパケット優先 (DPP) は,マウスフローとゾウフローを2つの異なるキューに分離する能力を提供し,バッファスペースを独立して割り当てることができます.マウスの流れ混雑や遅延に敏感で 優先順位を保持し 順番を変更することはなく 完全なリンク帯域幅を 帯域幅に変えることができます

● 人 の 行動 RDMA over Converged Ethernet RoCEサポートについて

◦ プラットフォームはDCBプロトコルをサポートするコンバージェッドイーサネット上でRDMAの損失のない輸送を提供しています.

◦ 優先順位に基づくフロー制御 (PFC) により,ネットワークの減少を防止し,優先順位クラスごとにフレーム伝播を一時停止する.

◦ ネットワークコンテンション状況で優先順位クラスごとに帯域幅を予約するための強化された送信選択 (ETS)

◦ データセンターブリジング交換プロトコル (DCBX) は,エンドポイントと優先度および帯域幅情報を発見し交換する.

◦ プラットフォームは,トラフィックを落とさずに,トラフィックを混雑させたパケットをマークすることによって,IPフローごとにエンドツーエンド通知を提供する Explicit Congestion Notification (ECN) もサポートしています.このプラットフォームは,コンストラクションを経験したマークされたパケットの数に関するECN統計を追跡することができます..

● 人 の 行動 LAN と SAN 融合

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesこの機能により,LANとSANのネットワークは負荷のない信頼性の高いイーサネットネットワークに収束します.

● 人 の 行動 ハードウェアとソフトウェアの高可用性

◦ 仮想ポートチャネル (vPC) 技術は,スパンニングツリープロトコルの除去を通じてレイヤ2マルチパスを提供します.また,既存の管理および展開モデルを変更する必要なく,完全に利用されたバイセクショナル帯域幅と簡略化されたレイヤ2論理トポロジーを可能にします.

◦ 64 経路の等価マルチパス (ECMP) ルーティングは,レイヤ3の脂肪樹設計を使用することを可能にします.この機能は,ネットワークのボトルネックを防止し,回復力を高め,ネットワークに少なめの障害を伴う容量を増やす.

◦ 高級リブート機能には 熱冷パッチも含まれます

◦ スイッチは,熱交換可能な電源ユニット (PSU) と N+1 リダンスのファンを使用します.

● 人 の 行動 総合的で実証されたイノベーションを備えた専用のCisco NX-OSソフトウェアオペレーティングシステム

◦ シスコ Nexus 9000 シリーズのすべてのスイッチをサポートする単一のバイナリーイメージ.画像管理を簡素化.オペレーティングシステムはモジュール型であり,各ルーティングプロトコルに専用のプロセスがあります:欠陥を隔離し,同時に利用性を高める設計. プロセス障害が発生した場合,状態の喪失なしにプロセスを再起動できます. オペレーティングシステムは,ホット&コールドパッチとオンライン診断をサポートします.

◦ データセンターネットワークマネージャ (DCNM) は,新しいファブリックアーキテクチャ,IPファブリック・フォー・メディア,Cisco Nexus のためのストレージネットワークの展開^®数日から数分にプロビジョニングを加速し 日ゼロから日Nまで 展開を簡素化しますトポロジーのグラフィカルな運用可視性によってトラブルシューティングサイクルを減らす構成エラーを排除し,閉ループで進行中の変更を自動化します.テンプレート式展開モデルと自動修復による設定準拠警報. ファブリック,デバイス,トポロジーのリアルタイム状態概要. VMware のコンピューティングビジュアライゼーションを含むファブリック (アンダーレイ,オーバーレイ,仮想および物理的なエンドポイント) の関連可視性.

◦ ネットワークトラフィックモニタリングをCisco Nexus Data Brokerで シンプルでスケーラブルな費用対効果の高いネットワークテストアクセスポイント (TAP) とCisco Switched Port Analyzer (SPAN) をネットワークトラフィックモニタリングと分析のために集計する.

● 人 の 行動 Cisco Tetration Analytics プラットフォームのサポート

◦ Nexus 9300シリーズスイッチからのテレメトリ情報は,スイッチのアプリケーション特有の統合回路 (ASIC) から自動的に100ミリ秒ごとにエクスポートされます.この情報は3種類のデータで構成されています.(a) フロー情報,この情報はエンドポイント,プロトコル,ポート,フローの開始時,フローの有効時間などに関する情報を含みます. (b) パケット間の変動,この情報は,フロー内のすべてのパケット間の変動を記録します.. 例としては,TTL (Time To Live),IPおよびTCPフラグ,ペイロード長等の変動を含む. (c) 文脈詳細,文脈情報はパケットヘッダの外に導かれる.バッファーの利用量の変化を含むトンネルエンドポイントとの関連など

◦ シスコのテトラレーション分析プラットフォームは このテレメトリデータを消費します監視されていない機械学習と行動分析を使用して リアルタイムで データセンターのあらゆるものを 見ることができますアルゴリズム的なアプローチを用いて シスコのテトラション アナリティクスプラットフォームは 深いアプリケーションの洞察とインタラクションを提供し 劇的に簡素化された操作,ゼロ・トラストモデル,プログラム可能なインフラストラクチャへのアプリケーションの移行詳しくは,https://www.cisco.com/go/tetration.

● 人 の 行動 シスコネットワーク保証エンジン (NAE)

◦ Cisco NAEは,ネットワークインフラストラクチャが方針の意図に沿って動作しているかどうかを継続的に検証し,ポリシーでオペレーターのために推論するために数学的モデルの力を活用します.構成と動的状態レベルNAEはネットワーク上の問題を正確に示し,どのアプリケーションやネットワークの一部が影響を受けているかを特定し,問題の根本原因を特定し,解決方法を提案することができます.継続的な検証アプローチは 2日目の操作を 反応性から積極的なモードに変換し パケットデータを使用することなくNAEは,変更の影響を予測し,ネットワーク関連ITインシデントを削減し,修理までの平均時間を最大66%短縮することで,切断を防ぐのに役立ちます.NAEはネットワークセキュリティとセグメント化準拠を保証するのに役立ちます.NAE に関する詳細については,https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html ネットワーク保証エンジン.

シスコ・ネクサス9300-FX2シリーズ スイッチの仕様

2 典型的な電源値と最大電源値は電源回路からの入力に基づいています.電源値 (例えば,750W AC電源:NXA-PAC-750W-PI) は,スイッチの内部への出力評価に基づいています.
表3には,Cisco Nexus 9300-FX2/FX2-E シリーズスイッチの性能および拡張性仕様が記載されている. (機能サポート情報についてはソフトウェアリリースノートを参照してください.)
