インターフェース名 コネクタ タイプ 記述 使用可能な部品
10/100/1000BASE-T イーサネット電気インターフェイス RJ45 10/100/1000BASE-T イーサネット電気インターフェイスは,主に10 Mbit/100/Gigabitのサービスを受信および送信するために使用されます.
ケーブル
10GE SFP+ イーサネット オプティカル インターフェイス SFP+ SFP+ イーサネット オプティカル インターフェイスは1000M アダプティブに対応し,主にギガビット/10000ギガビットサービスを受信および送信するために使用されます.
GE eSFP カプセル化光接送機
GE-CWDM eSFP パッケージカラー光学モジュール
GE-DWDM eSFP パッケージカラー光学モジュール
GE SFP パッケージ光電子モジュール
10GE SFP+ オプティカルトランシーバー (OSXD22N00はサポートされていません)
10GE-CWDM SFP+ パッケージ カラー光学トランシーバー
10GE-DWDM SFP+カラー光学モジュール
産業用光接送機 (最大距離 ≤ 10km の光接送機のみに対応する)
1m,3m SFP+高速ケーブル
3m,10m SFP+ AOC オプティカルケーブル
0.5m,1.5m SFP+専用スタッキングケーブル (コンフィギュレーションフリースタッキングのみ)
コンソールインターフェース RJ45 コンソールインターフェイスは,コンソールに接続し,オンサイト設定機能を実装するために使用されます.
コンソール通信ケーブル
寸法 (包装材料を除くW x D x H) [mm]

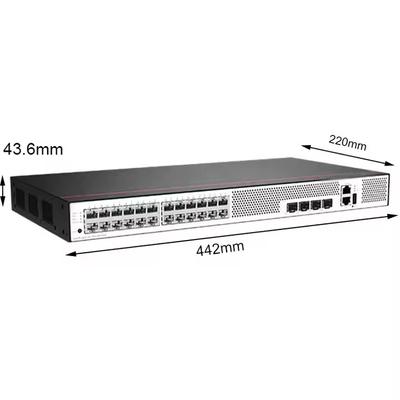

基本寸法 (深さは前面と後ろ面の突起構造部分を除く距離) 442.0mm × 220.0mm × 43.6mm
最大寸法 (深さは前面パネルから突出するポートから後面パネルから突出する構造部品までの最大距離) 442.0mm × 227.0mm × 43.6mm
寸法 (包装材料を含むW x D x H) [mm] 550.0mm×360.0mm×90.0mm
シャーシの高さ [U] 1U
重量 (包装材料を除く) [kg] 2.45kg
重量 (包装材料を含む) [kg] 3.34kg
典型的な電力消費量 [W] 32.7W
典型的な熱消耗値 [BTU/時間] 111.58BTU/時間
最大電力消費量 [W] 47.6W
最大熱消耗値 [BTU/時間] 162.42BTU/時間
静止電力の消費量 [W] 18.4W
MTBF [年] 64.3年
MTTR [時間] 2時間
入手可能 > 099999
環境騒音 (音源) [dB (A) ] 39dB (A) ]
環境騒音 (音圧) [dB (A) ] 27.2dB (A) ]
カードスロット数は0です
電源スロットの数は0です
扇風機モジュール数 1
パワーリデュランスはサポートされていません.
長期使用環境温度 [°C]
-5°C~+50°C (0m~1800m高度,非工業用光学モジュールをサポートする)
-5°C~+55°C (高度0m~1800m,工業用光学モジュール10kmまで対応)
動作環境温度変動制限値 [°C]
1800m~5000m,最高温度仕様は,高度の220m増加ごとに1°C減少します.
装置は,環境温度は0°C未満の状態で起動することをサポートしない.
光学モジュールの距離が70km以上であれば,動作温度は−5°C~+45°Cである.
保存温度 [°C] -40°C~+70°C
長期間の作業環境 相対湿度 [RH] 5%RH~95%RH 凝縮しない
長期作業高度 [m] 0m~5000m
貯蔵高度 [m] 0m~5000m
電源システム:AC電源内蔵
指定入力電圧 [V]
AC入力: 100V AC~240V AC; 50/60Hz
高電圧直流入力: 110V DC~250V DC
入力電圧範囲 [V]
AC入力: 90V AC~264V AC; 47Hz~63Hz
高電圧直流入力: 88V DC~300V DC
最大入力電流 [A] 2A
RAM 512MB
フラッシュ 512MB
コンソールインターフェースタイプ RJ45
ETH 管理ポートタイプはサポートされていません.
USB インターフェイスはサポートされていません.
リアルタイムクロック (RTC) はサポートされていません.
